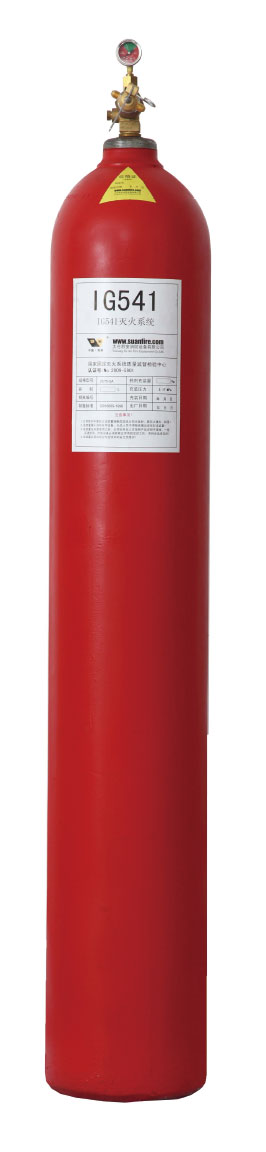

IG541混合氣體滅火系統 IG541 Automatic Fire Extinguishing System |
 |
|
IG-541混合氣體滅火劑是由氮?dú)?、氬氣和二氧化碳?xì)怏w按一定比例混合而成的氣體，由于這些氣體都是在大氣層中自然存在，且來源豐富，因此它對大氣層臭氧沒有耗損（臭氧耗損潛能值ODP=0），也不會對地球的“溫室效應”產生影響，更不會產生具有長久影響大氣壽命的化學物質。混合氣體無毒、無色、無味、無腐蝕性及不導電，既不支持燃燒，又不與大部分物質產生反應。以環保的角度來看，是一種較為理想的滅火劑。 |
 |
 |
IG-541混合氣體成分及質量要求表 |
|
混合氣體成分項目 |
氮?dú)猓∟2） |
氬氣（Ar） |
二氧化碳（CO2） |
|
所占比例 |
48.8~55.2% |
37.2~42.8% |
7.6~8.4% |
|
純度要求 |
＞99.99% |
＞99.97% |
＞99.5% |
|
含水量要求 |
＜0.005% |
＜0.004% |
＜0.01% |
|
含氧量要求 |
＜0.003% |
＜0.003% |
＜0.01% |
|
|
IG-541混合氣體物理性質 |
|
分子量（大約） |
34.0 |
沸點時的蒸發率 |
220KJ/Kg |
|
費電（1atm） |
-196℃ |
蒸汽比熱（1atm、25℃） |
0.574KJ/Kg℃ |
|
凝固點 |
-78.5℃ |
||
|
蒸汽壓力（25℃） |
15.2MPa |
相對電解質強度 （1atm、25℃,N2=1.0） |
1.03 |
|
密度（1atm、20℃） |
1.417Kg/㎡ |
IG-541混合氣體滅火機理屬于物理滅火方式?；旌蠚怏w釋放后把氧氣濃度降低到它不能支持燃燒來撲滅火災。通常防護區空氣中含有21%的氧氣和小與1%的IG541。當防護區中的氧氣降至15%以下時，大部分可燃物將停止燃燒。混合氣體能把防護區氧氣降至12.5%，同時又把IG541升至4%。IG541比例的提高，加快人的呼吸速率和吸收氧氣的能力，從而來補償環境氣氛中氧氣的較低濃度。滅火系統中滅火設計濃度不大于43%時，該系統對人體是安全無害的。
IG-541混合氣體滅火系統的滅火方式適應于全淹沒滅火系統。
主要適用于電子計算機房、通訊機房、配電房、油浸變壓器、自備發電機房、圖書館、檔案室、博物館及票據、文物資料庫等經常有人工作的場所，可用于撲救電氣火災、液體火災或可溶化的固體火災，固體表面火災及火前能切斷氣源的氣體火災，但不可用于撲救D類活潑金屬火災。
IG-541混合氣體自動滅火系統主要由：氣體滅火報警控制系統、火災探測系統、滅火劑貯存瓶、容器閥、選擇閥、減壓裝置、單向閥、氣路控制閥、壓力開關、噴嘴、管路等主要設備組成。可組成單元獨立系統或分配系統等多種形式。實施對單區或多區的消防保護。
本系統具有自動滅火、應急電氣手動滅火、現場機械開啟滅火三種方式供用戶自行選擇。
本系統經國家固定滅火系統和耐火建筑構件質量監督檢驗中心檢測合格，符合國際GB25972-2010《氣體滅火系統及部件》。
|
|

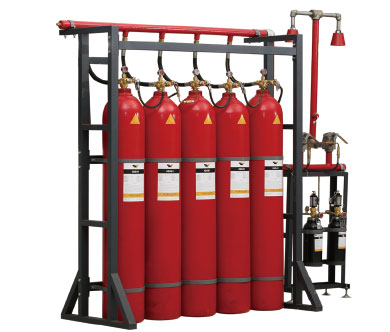

IG541組合分配氣體滅火管網軸測圖 |
|
|
系統技術參數 |
 |
系統型號 |
QMH15/80-SA |
QMH15/90-SA |
|
滅火劑儲瓶容積 |
80L |
90L |
|
|
滅火型式 |
全淹沒 |
全淹沒 |
|
|
充裝壓力（20℃） |
15 Mpa |
15 Mpa |
|
|
IG541充裝量 |
16.89Kg |
19Kg |
|
|
滅火劑瓶組監測 |
壓力表 |
壓力表 |
|
|
最大工作壓力（50℃） |
17.2Mpa |
17.2Mpa |
|
|
滅火劑瓶組密封形式 |
膜片密封 |
膜片密封 |
|
|
噴灑時間 |
48s~60s |
48s~60s |
|
|
系統工作環境溫度 |
0℃~50℃ |
0℃~50℃ |
|
|
系統啟動方式 |
自動、電氣手動緊急啟動、機械應急手動三種控制方式 |
自動、電氣手動緊急啟動、機械應急手動三種控制方式 |
|
|
N2驅動氣體瓶組儲存壓力 |
6MPa |
6MPa |
|
|
N2驅動氣體瓶組容積 |
4L、10L、15L |
4L、10L、15L |
|
|
N2驅動氣體瓶組監測 |
壓力表 |
壓力表 |
|
|
驅動氣體瓶組密封形式 |
膜片密封 |
膜片密封 |
|
|
瓶架形式 |
單排列，雙排列 |
單排列，雙排列 |
|
|
系統延時啟動時間 |
0~30s |
0~30s |
|
|
啟動電壓、電流 |
DC24V,1.5A |
DC24V,1.5A |
|
|
滅火劑瓶組顏色 |
紅 |
紅 |
|
|
N2驅動氣體瓶組顏色 |
黑 |
黑 |
|
|
瓶架顏色 |
灰 |
灰 |
|
|
滅火劑儲瓶 |
高壓無縫 |
高壓無縫 |
|
|
驅動氣體儲瓶 |
高壓無縫 |
高壓無縫 |
|
|
單組瓶荷載（含藥劑） |
約125Kg |
約130Kg |
|
|
單排列瓶組尺寸 |
高度2080mm 長度L=N*320+220mm 寬度760mm |
高度1850mm 長度L=N*370+220mm 寬度810mm |
|
|
雙排列瓶組尺寸 |
高度2080mm 長度L=N*320+220mm 寬度1000mm |
高度1850mm 長度L=N*370+220mm 寬度1060mm |
|
|
噴嘴公稱工作壓力 |
大于2Mpa |
大于2 Mpa |
